Flatpack-Fertigcontainerhauslösung für 300-Mann-Camp-Projekt auf den Philippinen
Bei diesem Projekt handelt es sich um ein komplettes Flatpack-Fertigcontainerlager für 300-köpfige Bergbauarbeiter auf den Philippinen. Jedes Modul besteht aus: einem integrierten Bodensockel (Sanitär + Entwässerung), einem integrierten Deckenmodul (PU-Schaum + vor{7}}verkabelte Elektrik), 4 strukturellen Ecksäulen, 14 vor-zugeschnittenen 75-mm-EPS-Sandwichwandpaneelen (mit werkseitig installierten Türen/Fenstern/Leitungen) sowie allen internen Sockelleisten, Schrauben und wasserdichten Materialien.
Produkteinführung
PHILIPPINISCHES BERGBAULAGER FÜR 300 PERSONEN
Flatpack-Lösung für vorgefertigte Containermodule
B2438 × L6058 × H2591 mm Standardeinheit
1.0 PROJEKTÜBERSICHT & CAMP-LAYOUT
Bei diesem Projekt handelt es sich um ein komplettes Flatpack-Fertigcontainerlager für 300-köpfige Bergbauarbeiter auf den Philippinen. Jedes Modul besteht aus: einem integrierten Bodensockel (Sanitär + Entwässerung), einem integrierten Deckenmodul (PU-Schaum + vor{7}}verkabelte Elektrik), 4 strukturellen Ecksäulen, 14 vor-zugeschnittenen 75-mm-EPS-Sandwichwandpaneelen (mit werkseitig installierten Türen/Fenstern/Leitungen) sowie allen internen Sockelleisten, Schrauben und wasserdichten Materialien.
Insgesamt erforderliche Module: 192 Module
Zusätzliche Stahlgebäude:2 (Reparaturwerkstatt B6xL12xH3,5m, Rohstofflager B6xL12xH3,5m)
|
Tabelle 1: Gebäudezusammensetzung und Modulanzahl |
|||
|
Gebäudetyp |
Anzahl der Gebäude |
Module pro Gebäude |
Gesamtzahl der Module |
|
Büro |
1 |
10 |
10 |
|
Verwaltungswohnungen |
1 |
6 |
6 |
|
Mitarbeiterunterkünfte (Personal) |
3 |
9 |
27 |
|
Arbeitsunterkünfte (Arbeiter) |
10 |
9 |
90 |
|
Öffentliche Arbeitstoilette (mit Dusche) |
6 |
1 |
6 |
|
Öffentliche Toilette des Personals (mit Dusche) |
6 |
1 |
6 |
|

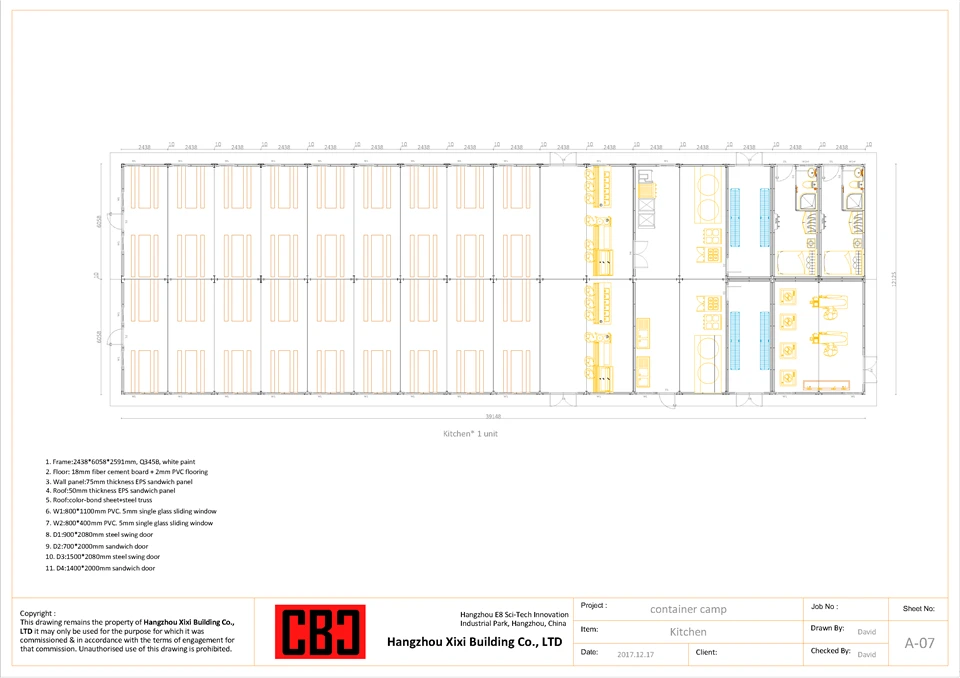

Kantine/Speisesaal |
1 |
32 |
32 |
|
Personal-Freizeithaus |
1 |
5 |
5 |
|
Arbeiter-Empfangshütte |
1 |
10 |
10 |
|
GESAMTMODULE |
192 |
||
|
+ Stahlwerkstatt (6x12x3,5m) + Stahlrohstofflager (6x12x3,5m) – Wird nicht in Modulen gezählt |
|||
2.0 DETAILLIERTE STÜCKLISTE (BOM)
2,1 pro-Modulkomponenten (Standard B2438×L6058×H2591mm)
|
Artikel |
Komponente |
Spezifikation |
Menge/Modul |
|
1 |
Fahrgestell + integrierte Entwässerung |
Rahmen aus verzinktem Stahl + 18mm Sperrholz/CB + PVC-Rohre (Ø110mm/50mm) |
1 Satz |
|
2 |
Dachkassette + vor-verkabelte Elektrik |
Leichter Stahlrahmen + 75mm PU-Schaumkern + vor-verlegte 2,5mm²/1,5mm² Verkabelung |
1 Satz |
|
3 |
Ecksäulen |
Verzinkter kaltgeformter Stahl Q235B, 2,5–3,0 mm, H=2591mm |
4 Stk |
|
4 |
EPS-Sandwichwandpaneel |
75 mm Dicke, 12-15 kg/m³ Kern, 0,35–0,5 mm Stahlhaut, vorgeschnitten für Türen/Fenster/Leitungen |
14 Stk |
|
5 |
Sicherheitstür aus Stahl |
2000×850 mm, 0,7–0,9 mm verzinkter Stahl, PU-gefüllt, Einsteckschloss |
1-2 Sätze |
|
6 |
Aluminiumfenster |
1000×1100 mm, doppelt-verglast + Moskitonetz + Sicherheitsgitter |
2 Sätze |
|
7 |
Verteilertafel (DB) |
4-6-polig, 230 V/50 Hz, mit RCD (30 mA) und MCBs |
1 Satz |
|
8 |
LED-Deckenleuchte |
18 W, 2200 lm, 4000 K |
3 Stk |
|
9 |
Schraubverbindungssatz |
Verzinkte M12-Schrauben der Klasse 8.8 + Eckverbinder zum Stapeln |
1 Karton |
|
10 |
Horizontale wasserdichte Dichtung |
Butyl-geschlossenes-zelliges PE, 30×5 mm, selbst-selbstklebend, 100-m-Rolle |
1 Rolle |
|
11 |
Vertikale PVC-Glühbirnendichtung |
20×3,5 mm, passend für die Plattenkantennut, 60 m Rolle |
1 Rolle |
|
12 |
Neutraler Silikondichtstoff |
Wetterfeste 300-ml-Kartusche |
4 Stk |
|
13 |
Interne PVC-Sockelleiste |
80-100 mm hoch, Clip-Fit-System |
~24 Laufmeter |
|
14 |
Schwellenplatte |
Aluminium kariert, 1000×200mm |
2 Stk |
2.2 Gesamtmengen für das gesamte 300-Personen-Camp (basierend auf 192 Modulen)
|
Komponente |
Pro Modul |
Gesamt für Camp (192) |
|
Bodenfahrwerk und integrierte Entwässerung |
1 Satz |
192 Sätze |
|
Dachkassette + vor-verkabelte Elektrik |
1 Satz |
192 Sätze |
|
Ecksäulen (2591 mm) |
4 Stk |
768 Stk |
|
EPS-Sandwich-Wandpaneele (75 mm) |
14 Stk |
2.688 Stk |
|
Sicherheitstür aus Stahl |
1 Stk |
192 Stk |
|
Aluminiumfenster |
2 Stk |
384 Stk |
|
DB-Box + RCBO (4-Wege) |
1 Satz |
192 Sätze |
|
LED-Deckenleuchten (18W) |
3 Stk |
576 Stk |
|
Schraubverbindungssätze |
1 Karton |
192 Kartons |
|
Horizontaldichtung (PE 30×5mm) |
100m Rolle |
19.200 m (192 Rollen) |
|
Vertikale Glühbirnendichtung aus PVC |
60m Rolle |
11.520 m (192 Rollen) |
|
Silikondichtmittel (300 ml) |
4 Patronen |
768 Patronen |
|
Interne PVC-Sockelleiste |
~24 lm |
~4.608 lm |
|
Schwellenplatten (Alu kariert) |
2 Stk |
384 Stk |
|
Stahlwerkstatt (6x12x3,5m) |
1 Gebäude |
|
|
Stahlrohstofflager (6x12x3,5m) |
1 Gebäude |
|
3.0 REGIONALE PRODUKTFÖRDERUNG
Indonesien · Papua-Neuguinea · Chile · Peru
3.1 Universelles Wertversprechen
Das CBC Flatpack-Fertigcontainercamp befasst sich mit fünf zentralen Herausforderungen im Bergbau:Schnelle Bereitstellung(4 Arbeiter bauen ein Modul/Schicht auf),Seismisch-bereit(Magnitude 8 getestet),Taifun-Widerstand(150 km/h Windstärke),Vorteil der Flatpack-Logistik(6-8 Module pro 40-Fuß-HQ-Container → 75 % Frachtkostenreduzierung),Anpassung(Basierend auf detaillierten Anforderungen, Lösungen kombiniert mit Stahlkonstruktion und leichtem Stahlrahmensystem für verschiedene Projekte.)
3.2 Markt-Spezifische Werbung – INDONESIEN
Kontext:Ausbau des Nickel-, Kohle- und Goldbergbaus in abgelegenen Gebieten. Hohe seismische und tropische Luftfeuchtigkeit.
Standards:SNI 1726-2019 (seismisch).
Wichtige Verkaufsargumente: Magnitude 8 seismic resilience, R-value >2,1 m²K/W für Wärmeisolierung, größer oder gleich 40 g/m² Zink-Korrosionsschutzbeschichtung für saure Umgebungen (Nickel-Laterit) oder kann bei ausreichender Menge individuell angepasst werden. Kann auch mit einer Stahlkonstruktionslösung für Multifunktionsgebäude kombiniert werden.
3.3 Markt-Spezifische Werbung – PAPUA-NEUGUINEA
Kontext:Schwieriges Gelände, schlechte Straßenanbindung (Ok Tedi, Porgera, Lihir, PNG LNG).
Standards:AS/NZS 1170 (strukturelle Maßnahmen).
Wichtige Verkaufsargumente:150 km/h Zyklonleistung, Montage ohne schweres Hebezeug (Standard-5-Tonnen-Gabelstapler ausreichend), 20 Jahre Rostschutzverzinkung.
3.4 Markt-Spezifische Werbung – CHILE
Kontext:Atacama-Wüste und hohe Anden (2.000–4.500 m), extreme UV-Strahlung, Sandstürme, strenge seismische Vorschriften.
Standards:NCh433 (2012) & NCh2369:2025 (leichte Industriestrukturen).
Wichtige Verkaufsargumente:Ausdrückliche Einhaltung von NCh2369:2025 R₁-Reaktionsmodifikationsfaktoren, thermische Stabilität von -15 Grad bis +35 Grad (30–40 % Energieeinsparung), kein Betonfundament erforderlich (Stahlschraubenfundamente), flexible Mietmodelle. Bewährt in Kupferminenlagern im Norden Chiles.
3.5 Markt-Spezifische Werbung – PERU
Kontext:Zweitgrößter Kupferproduzent, hochgelegen (Anden), steigende Infrastrukturinvestitionen.
Standards:Norma E.030 (Diseño Sismorresistente) Zone 3.
Wichtige Verkaufsargumente:Vor-qualifiziert für E.030 hohe-seismische Zone, U-Wert<0.45 W/m²K for high-altitude thermal comfort, 95% reduction in on-site construction waste, turnkey solutions (kitchen/laundry/sewage/electrical 230V/60Hz integration).
3.6 Kundendienst- und Logistikpaket (für alle Märkte gleich)
Flatpack-Versand:6–8 Module pro 40-Fuß-HQ-Container → reduzierte Frachtkosten.
Installation:Schritt-für-Schritt-Anleitung + Videos +-Betreuung durch einen Techniker vor Ort.
Ausbildung:3-tägige Vor-Ort-Schulung für die Crew des Kunden.
Garantie:10 Jahre Baustahl, 5 Jahre Sandwichpaneel/Abdichtung, 1 Jahr Elektrik.
Ersatzteilset (im Lieferumfang enthalten):3–5 % zusätzliche Dichtmittel, 3–5 % zusätzliche Anschlüsse, 2 Ersatzsäulen, 5 Türschlösser, 8 LED-Lampen.
Kontakt & nächste Schritte:
Für technische Spezifikationen, Budgetvorschläge oder ein individuelles Camp-Layout wenden Sie sich bitte an Herrn Cancan Kang. Auf Anfrage sind virtuelle Besichtigungen vor Ort und vollständig dimensionierte Layoutzeichnungen erhältlich. Die endgültige Stückliste unterliegt der standortspezifischen Konstruktion und der Einhaltung lokaler Vorschriften.
CBC Flatpack Fertigcontainer-Camp-Lösung|Alle Maße sind vorläufig|Konzipiert für philippinische Bergbauarbeiter
