L60m*B15m*H6m Stahlkonstruktionslager mit Zwischengeschoss für Chile





Abmessungen: Breite 15 m x Länge 40 m x Höhe 6 m

Seismische Anforderungen: Erdbebensicherheitsklasse 8

Windlast: 120 km/h

Schneelast: Keine erwähnt

Dach- und Wandmaterial: 0,5 mm dicke Einzelplatte aus farbigem Stahl

Mezzanin: An einem Ende gelegen, Höhe 3 m, Länge 15 m x Breite 5 m

Anpassungsfähige Regionen:Chile, Peru, AU, Indonesien, Papua-Neuguinea...





Primärrahmen: Säulen und Träger aus Q345B-Stahl werden aufgrund ihres hohen Verhältnisses von Festigkeit-zu-Gewicht empfohlen, das für Lager dieser Größe geeignet ist.

Sekundäre Mitglieder: Verwenden Sie Q235B-Stahl für Pfetten, Gurte und Aussteifungen, um eine angemessene Unterstützung bei gleichzeitiger Kosteneffizienz zu gewährleisten.

Stiftungen: Stahlbetonfundamente, die den örtlichen seismischen Bedingungen und Windlasten standhalten.

Mezzanine-Struktur: Konstruieren Sie aus Q345B-Stahl, um die angegebenen Abmessungen und Lastanforderungen zu unterstützen.





Die Schätzung hängt von der genauen Gestaltung und dem Abstand der Rahmen, Nebenelemente und des Zwischengeschosses ab. Als grobe Schätzung:

Primärrahmen: Ungefähr 30-40 kg/m²

Sekundäre Mitglieder: Etwa 10-15 kg/m²

Dach- und Wandpaneele: Berücksichtigen Sie das Gewicht von 0,5 mm dicken farbigen Stahlplatten plus etwaiger Isolierung oder zusätzlichen Schichten.

Geschätztes Gesamtstahlgewicht: Für das Hauptgebäude (ohne Zwischengeschoss) ca. 18.000–24.000 kg für Primärstrukturen und 6.000–9.000 kg für Sekundärelemente. Durch das Zwischengeschoss würden weitere 5.000–7.000 kg hinzukommen.





Designparameter: Erdbebenzone 8, Windgeschwindigkeit=120 km/h (~33,3 m/s), keine Schneelast
Dach- und Wandverkleidung: 0,5 mm farbig-Einschichtige Platten aus beschichtetem Stahl
Mezzanin: 15 m (L) × 5 m (B) × 3 m (H), an einem Giebelende gelegen

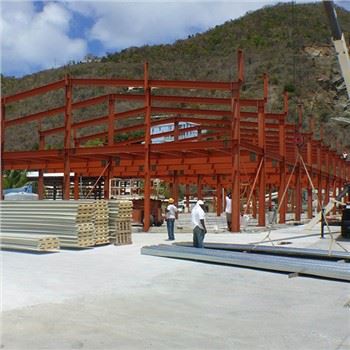

1. Hauptstrukturrahmen

Artikel	Beschreibung	Menge	Stückgewicht (kg/m)	Gesamtgewicht (kg)
C1	Hauptsäulen (RHS oder kundenspezifischer H--Abschnitt, Q345B) – 6 m Höhe	14 Stück (7 Buchten bei ca. 6,67 m OC)	~65 kg/m	14 × 6 × 65 = 5,460
B1	Sparrenträger (I-Träger oder konischer Voutenträger, Q345B) – 15 m Spannweite	14 Stk	~40 kg/m	14 × 15 × 40 = 8,400
B2	Firstbalken/Traufenbinder (falls aus Stabilitätsgründen erforderlich)	2 × 40m	~28 kg/m	80 × 28 = 2,240
BR	Dachaussteifung (X-Aussteifung, Winkel L50×5 oder Rundstab)	~200 m insgesamt	~4 kg/m	800
WB	Wandaussteifung (vertikal und horizontal, ähnlich wie beim Dach)	~150 m	~4 kg/m	600

Notiz: Feldabstand angenommen bei6.67 m(40 m ÷ 6 Felder → 7 Rahmen). In der Standardpraxis werden je nach seismischen Anforderungen starre Portalrahmen mit verstifteten oder festen Sockeln verwendet. Für die Erdbebenzone 8 werden momenten-beständige Verbindungen empfohlen.



2. Sekundärrahmen (Pfetten und Gurte)

Artikel	Beschreibung	Abstand	Länge pro Lauf	Anzahl der Läufe	Gesamtlänge (m)	Abschnitt	Stückgewicht (kg/m)	Gesamtgewicht (kg)
P1	Dachpfetten (C/Z-Abschnitt, Q235B)	1.5 m o.c.	40 m	11 Läufe (15 m ÷ 1.5 + 1)	440	C200×75×20×2.5	~5.5	2,420
G1	Wandgürtel (C-Abschnitt, Q235B)	1.2 m o.c.	40 m (lange Wände)	5 Läufe pro Seite × 2 Seiten	400	C180×60×20×2.0	~4.2	1,680
G2	Giebelgurte (15 m Wände)	1.2 m o.c.	15 m	5 Läufe × 2 Enden	150	C180×60×20×2.0	~4.2	630



3. Mezzanine-Struktur (15 m × 5 m)

Artikel	Beschreibung	Menge	Stückgewicht	Gesamtgewicht (kg)
MC1	Mezzanine-Säulen (SHS 150×150×5, Q345B) – 3 m hoch	8 Stk	~25 kg/m	8 × 3 × 25 = 600
MB1	Primärträger (IPE200 oder HEA160, Q345B) – 5 m Spannweite	10 Stk	~25 kg/m	10 × 5 × 25 = 1250
MB2	Sekundärträger (C150, Q235B) – 15 m Spannweite bei 2,5 m Breite	7 Stk	~3,8 kg/m	7 × 15 × 3.8 = 399
Deck	1,0 mm Riffelblech oder 0,8 mm Wellstahldeck (nicht-Verbundwerkstoff)	75 m²	~8 kg/m²	600
Verspannung	Mezzanine-Diagonalaussteifung (L40×4)	~50 m	~2,4 kg/m	120

Notiz: Es wird davon ausgegangen, dass das Zwischengeschoss leichte Lagerung unterstützt (~2–3 kN/m² Nutzlast). Kein Betonbelag. Die Stahltreppe wiegt 830 kg pro Einheit



4. Verkleidungssystem

Artikel	Beschreibung	Fläche (m²)	Gewicht (kg/m²)	Gesamtgewicht (kg)
Dachpaneele	0,5 mm Farbstahl Single Skin (Trapezprofil, z. B. YX28-205-820)	15 × 40 = 600	~4.5	2,700
Wandpaneele	0,5 mm Farbstahl Single Skin (gleiches Profil)	2×(40×6) + 2×(15×6) – Mezzanine-Ausschnitt ≈660	~4.5	2,970
Verbindungselemente und Zubehör	Schrauben, Unterlegscheiben, Kantteile, Dichtstoffe	-	-	~500

Notiz: Zwischenwandfläche abgezogen (~15×3=45 m²). Die tatsächliche Panelabdeckung kann aufgrund von Überlappungen variieren.



5. Verbindungsmaterialien

Artikel	Beschreibung	Geschätztes Gewicht (kg)
Schrauben (M20/M24, Güteklasse 8.8)	Für Hauptrahmen und Zwischengeschoss	400
Schweißzusatzstoffe	Elektroden, Draht	150
Ankerbolzen (M24, L=800mm)	2 pro Spalte × 14=28 Stk	120



6. Zusammenfassung des gesamten Stahlverbrauchs

Kategorie	Gewicht (kg)
Hauptrahmen	17,500
Sekundärer Rahmen	4,730
Mezzanine-Struktur	3,799
Verkleidung (inkl. Zubehör)	6,170
Verbindungen und Sonstiges	670
GESCHÄTZTES GESAMTGEWICHT DES STAHLS	≈ 32,869 kg

Ca. Stahlintensität:

Hauptgebäude (600 m² Etage):~55 kg/m²

Inklusive Mezzanine (675 m² Nutzfläche):~48,7 kg/m²

Anmerkungen und Annahmen

Seismisches Design: Seismische Zone 8 (China GB 50011) impliziert einen hohen seismischen Koeffizienten (~0,2 g–0,3 g). Es wird von Moment-beständigen Portalrahmen mit duktiler Detaillierung ausgegangen.

Windlast: 120 km/h ≈ 0,75 kN/m² Grunddruck (gemäß ASCE 7 oder lokaler Norm). Verkleidung und Nebenträger entsprechend ausgelegt.

Kein Kran oder schweres Gerät: Verkehrslasten werden mit 0,3 kN/m² (Dach) und 0,5 kN/m² (Wände) angenommen.

Stiftung: Nicht im Stahlabzug enthalten (Beton-/Stahlbewehrungsstäbe ausgenommen).

Korrosionsschutz: Es wird davon ausgegangen, dass der gesamte Baustahl feuerverzinkt oder lackiert ist (nicht quantifiziert).

Diese Materialliste bietet eine realistische Vorabschätzung für Beschaffung und Kostenkalkulation. Für die Konstruktion sind detaillierte Zeichnungen, Verbindungsdesign und die Überprüfung der Einhaltung von Vorschriften durch einen lizenzierten Ingenieur unerlässlich.





Dieser Entwurf bietet einen grundlegenden Rahmen für die Gestaltung des vorgeschlagenen Fertiglagers. Detaillierte technische Analysen einschließlich Lastberechnungen, Materialspezifikationen und Konstruktionszeichnungen sollten von qualifizierten Fachleuten durchgeführt werden.

CBC verfügt über ein professionelles Ingenieurteam für Architekturdesign, Strukturdesign und -berechnung, Werkstattzeichnung, TEKLA 3D, Installationsanweisungen ... Bitte kontaktieren Sie uns mit Ihren detaillierten Anforderungen, damit wir Ihnen bei Ihrem Stahlkonstruktionslagerprojekt helfen können.
